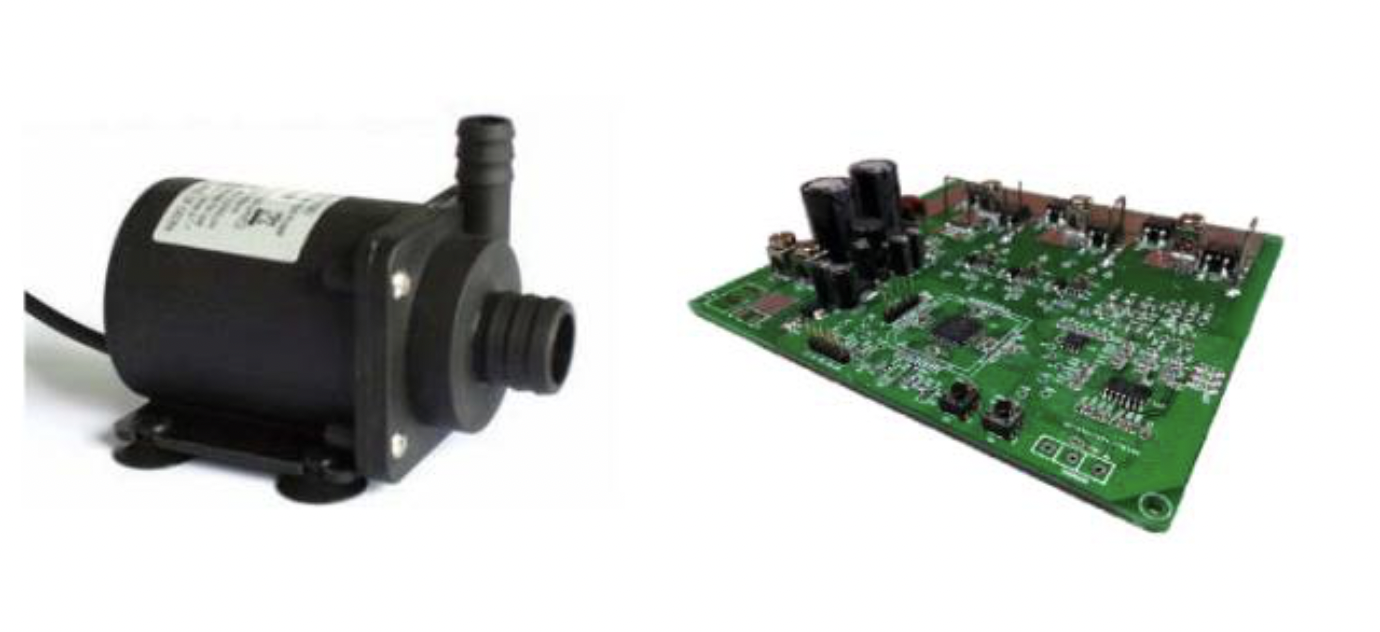

电动汽车冷却系统方案

此冷却系统方案，基于Microchip公司dsPIC33系列MCU，有效实现对永磁同步电机进行无感正弦控制。dsPIC33系列MCU具备CAN通讯接口，能无缝接入绝大部分汽车网络，实现转速控制，故障码查询等。内置BootLoader，可以通过汽车OBD接口进行固件升级。具备高效、低噪声的优点，可执行先进电机控制等应用。

功能特点

输出功率：50W~120W

控制方式：FOC正弦控制

启动方式：无传感器

控制算法：AN1078

调制方式：SVPWM

电流采样方式：双电阻采样

调制频率：20KHz

电机转速：2000~8000RPM @ 3极对

排水量：20L/MIN~45L/MIN

保护功能：过流、欠压、过压、过温保护等

CAN通讯，CAN BOOTLOADER

可通过CAN线升级程序

汽车级器件（-35~125摄氏度）

主要特点：启动迅速可靠，动态性能佳，效率高、噪声低

应用领域

传统汽车发动机散热水泵

电动汽车电池组散热水泵
